東莞大江電子-知識 [萬用表和直流穩壓電源的使用]
萬用表以及直流穩壓電源使用

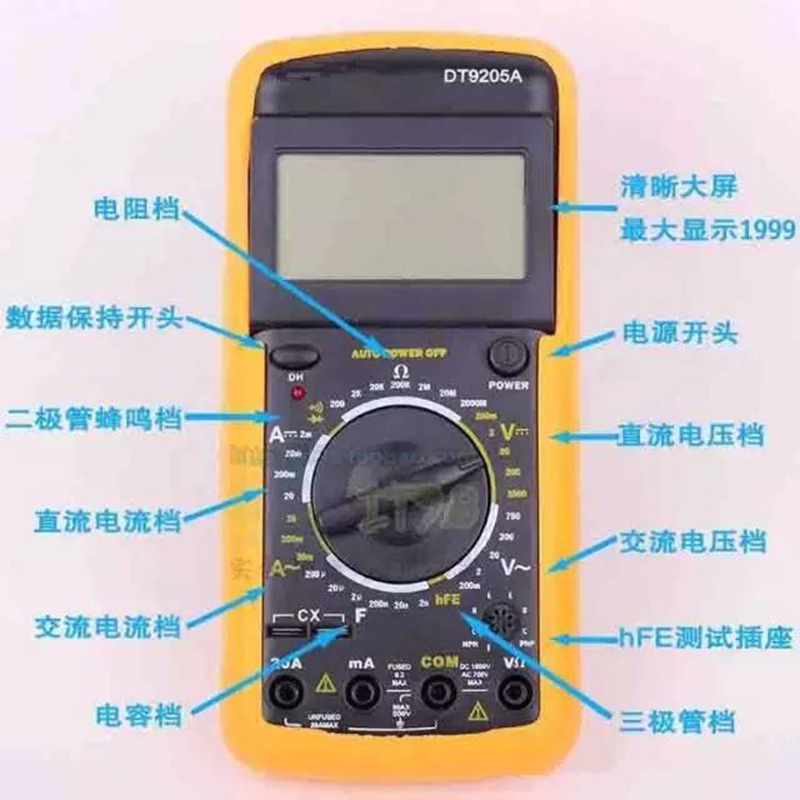

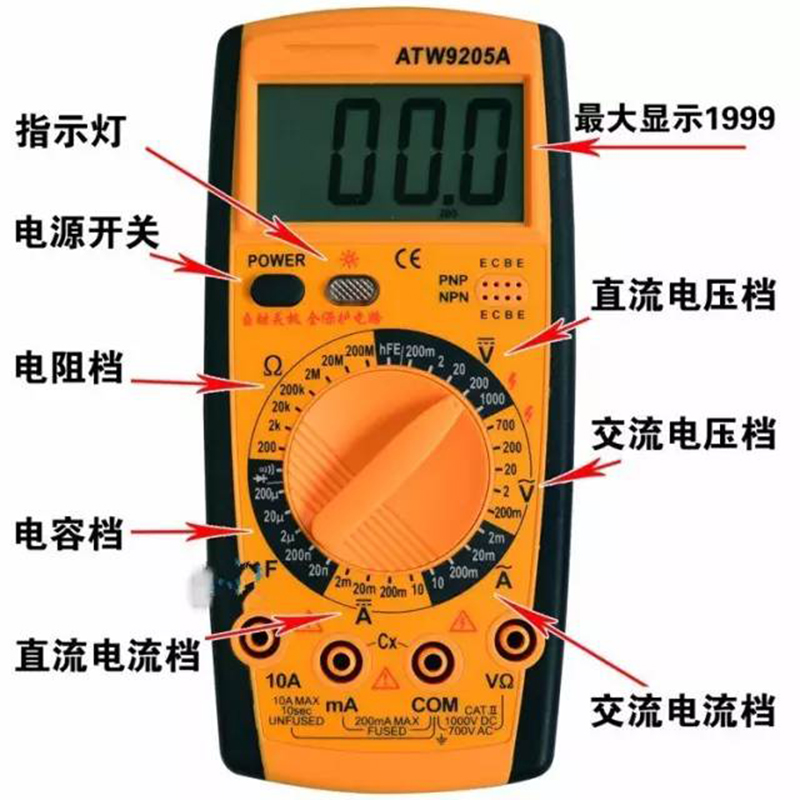

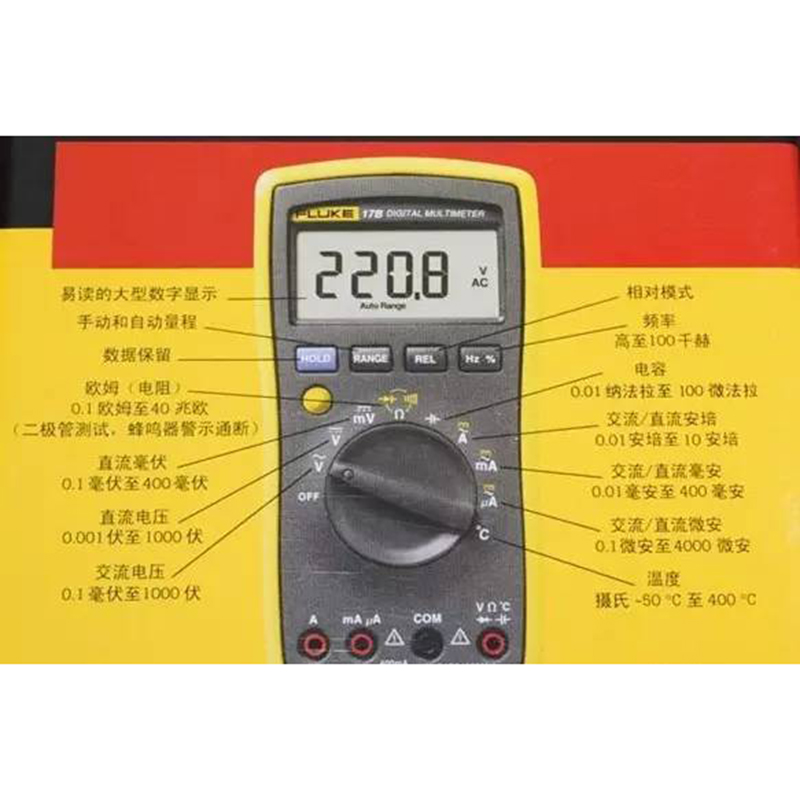

萬用表
又叫多用表、三用表、復用表，萬用表分為指針式萬用表和數字萬用表。
是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數。
萬用表由表頭、測量電路及轉換開關等三個主要部分組成。
?、熟悉表盤上各符號的意義及各個旋鈕和選擇開關的主要作用。
?、進行機械調零。
?、根據被測量的種類及大小，選擇轉換開關的擋位及量程，找出對應的刻度線。
?、選擇表筆插孔的位置。
選擇好量程，如果用小量程去測量大電壓，則會有燒表的危險;
如果用大量程去測量小電壓，那么指針偏轉太小，無法讀數。
量程的選擇應盡量使指針偏轉到滿刻度的2/3左右。
如果事先不清楚被測電壓的大小時，應先選擇最高量程擋，然后逐漸減小到合適的量程。

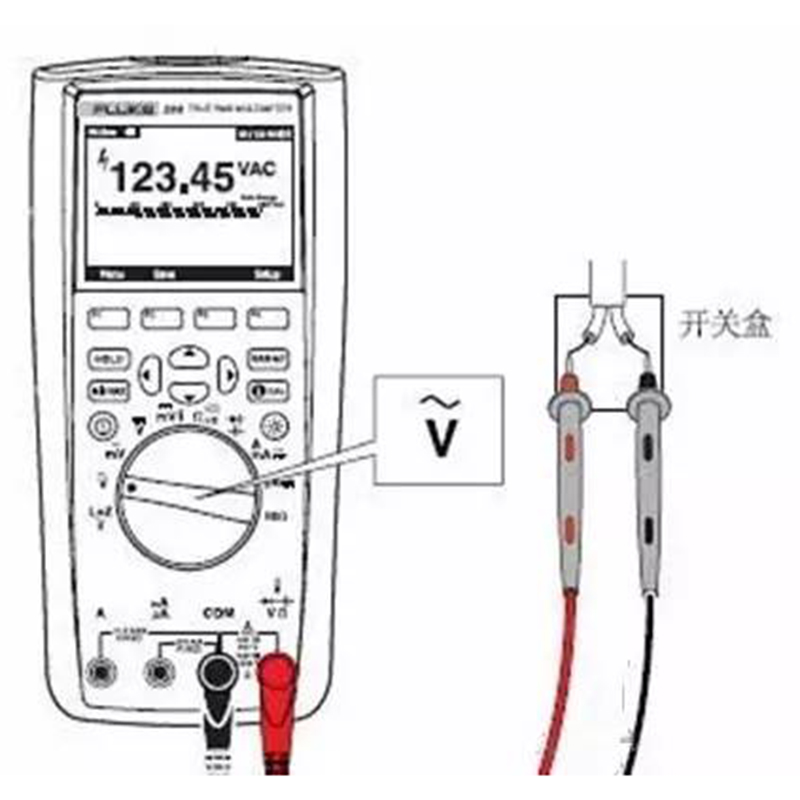

a?、交流電壓的測量：
將萬用表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于交流電壓的合適量程上，萬用表兩表筆和被測電路或負載并聯即可。

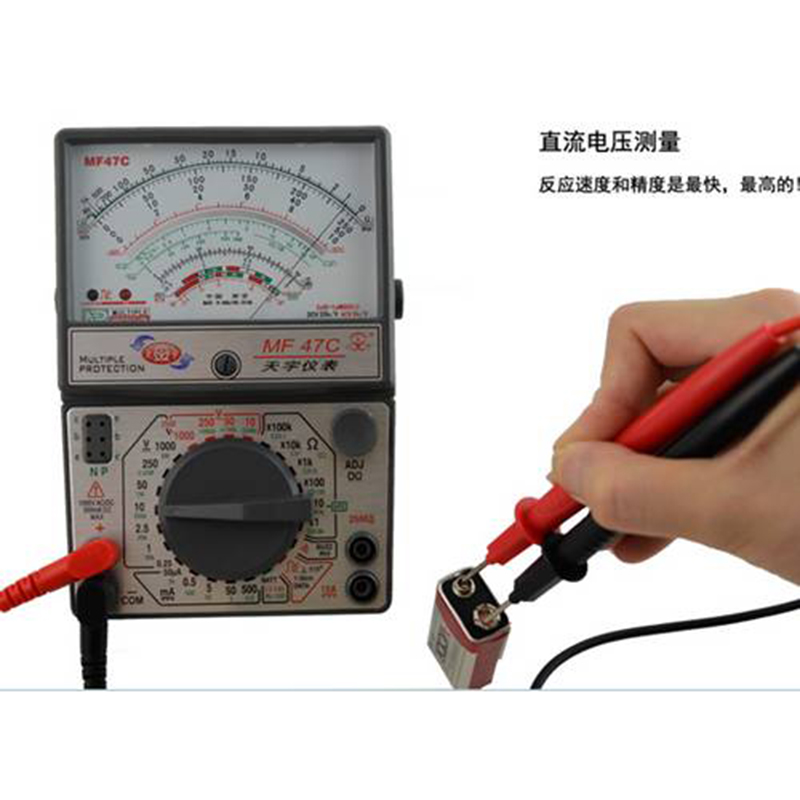

b ?、直流電壓的測量：
將萬用表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于直流電壓的合適量程上，且表筆(紅表筆)接到高電位處，“-”表筆(黑表筆)接到低電位處，即讓電流從表筆流入，從“-”表筆流出。若表筆接反，表頭指針會反方向偏轉，容易撞彎指針。
a?、 測量直流電流時，將萬用表的一個轉換開關置于直流電流擋，另一個轉換開關置于50uA到500mA的合適量程上，電流的量程選擇和讀數方法與電壓一樣。
b?、 測量時必須先斷開電路，然后電流從“+”到“-”的方向，將萬用表串聯到被測電路中，即電流從紅表筆流入，從黑表筆流出。
如果誤將萬用表與負載并聯，則因表頭的內阻很小，會造成短路燒毀儀表。
c?、 讀數方法：實際值=指示值×量程/滿偏

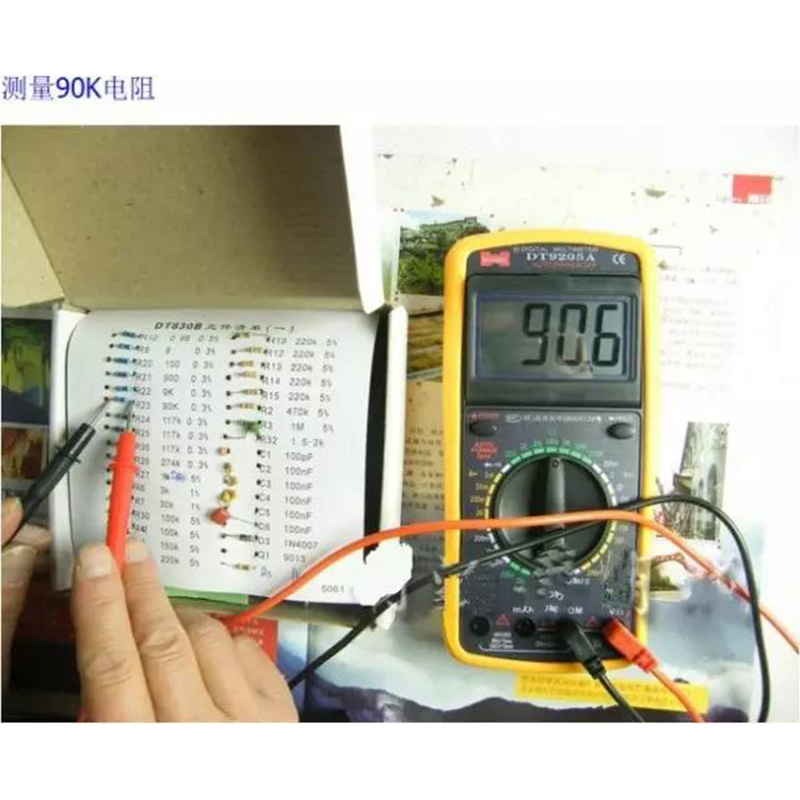

a?、選擇合適的倍率擋
萬用表歐姆擋的刻度線是不均勻的，所以倍率擋的選擇應使指針停留在刻度線較稀的部分為宜，且指針越接近刻度尺的中間，讀數越準確。一般情況下，應使指針指在刻度尺的1/3~2/3間。
b?、歐姆調零
測量電阻之前，應將2個表筆短接，同時調節“歐姆(電氣)調零旋鈕”，使指針剛好指在歐姆刻度線右邊的零位。
如果指針不能調到零位，說明電池電壓不足或儀表內部有問題。并且每換一次倍率擋，都要再次進行歐姆調零，以保證測量準確。
c?、讀數：
表頭的讀數乘以倍率，就是所測電阻的電阻值。
用電阻檔，根據電容容量選擇適當的量程，并注意測量時對于電解電容黑表筆要接電容正極。
a?、 估測微波法級電容容量的大小：
可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。
b?、 估測皮法級電容容量大小：
要用R×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。
c?、 測電容是否漏電：
對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。
d?、 對一些幾十微法以下的定時或振蕩電容(比如彩電開關電源的振蕩電容)，對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。

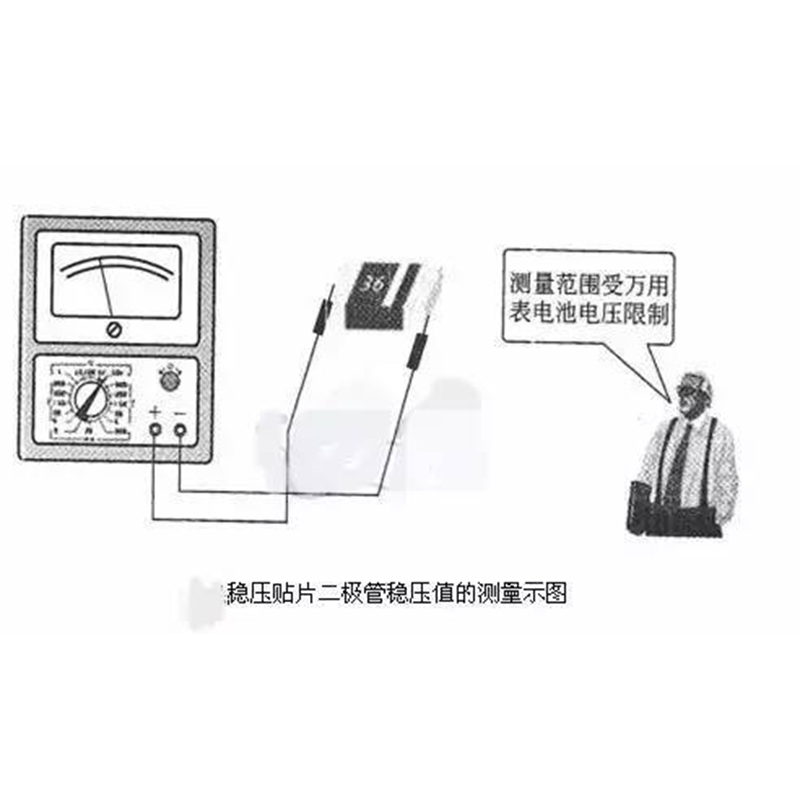

通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向導電性。
但指針表的R×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。
如此，我們就可以初步估測出穩壓管的好壞。
在測量三相電壓時 A-N=380V、B-N=379V、C-N=379V，三相電壓是不會保持在380V的
家用電壓呢 ，A-B=220V、B-C=220V、A-C=220V，家用電壓是穩定的。
直流穩壓電源是將交換電壓變化為波動的直流電源輸入運用的電能供應設置裝備擺設。
a?、 開機：
先將電壓調理旋鈕旋轉到最小地位(普通是逆時針旋轉為減小)，再將穩流旋鈕旋轉到最小地位。將直流穩壓電源的電源線插頭接到交換電插座上，翻開直流穩壓電源的開關。
b?、 調壓：
旋轉穩流旋鈕對穩流數值作得當得調理。旋轉穩壓旋鈕依據需求調理電壓，電壓值普通不要太大。
c?、 關機：
做完實行后先將全部的穩壓、穩流旋鈕旋轉到最小地位，在封閉穩壓電源開關，最初再拆銜接電路所用的導線。
