東莞大江電子-連接器、接插件與端子的概念及應用
所屬分類：產品知識
點擊次數：1031
添加時間：2022-10-13
初入連接器行業的部分從業者分不清“連接器”、“接線端子”、“接插件”三者之間的概念區別，歸屬范圍區別、以及實際應用區別。業內定義“連接器”、“接線端子”和“接插件”的區別，今天我們整理分享如下：
一、概念區別
①連接器，即CONNECTOR。也叫接插件連接器，插頭和插座，是電子工程技術人員經常接觸的一種部件，一般是指電器連接器。即連接兩個有源器件的器件，傳輸電流或信號，連接器主要應用在電路與電路之間的連接，是電路系統電氣連接必需的核心基礎元件，連接器的主要應用領域是智能家居、汽車、通訊、電腦及外設、工業、軍工航天，隨著發展應用范圍會越來越廣，基本都應用在各個行業，連接器的分類很多，有圓形連接器、矩形連接器、階梯形連接器，端子排一般屬于矩形連接器，端子排的應用范圍比較單一，一般應用于電子電氣領域，用于PCB線路板、印制板和配電柜的內外連線等。
②接插件是一種連接電子線路的定位接頭，是由2部分構成，即插件，和接件，一般狀態下是可以完全分離的，因此，接插件有些場合也可以叫做連接器；開關和接插件的相同處在于通過其接觸對的接觸狀態的改變，實現其所連電路的轉換目的的，而其本質區別在于插接件只有插入拔除兩種狀態，開關可以在其本體上實現電路的轉換，而接插件不能夠實現在本體上的轉換，接插件的接觸對存在固定的對應關系，因此，接插件也可以叫做連接器。
如何從歸屬上區分
①“連接器=接插件”是第一大類，接線端子只是“連接器”大類中的一種。連接器是線與線的連接；接插件是線與板與箱之間的連接。實際應用中常歸為一類。

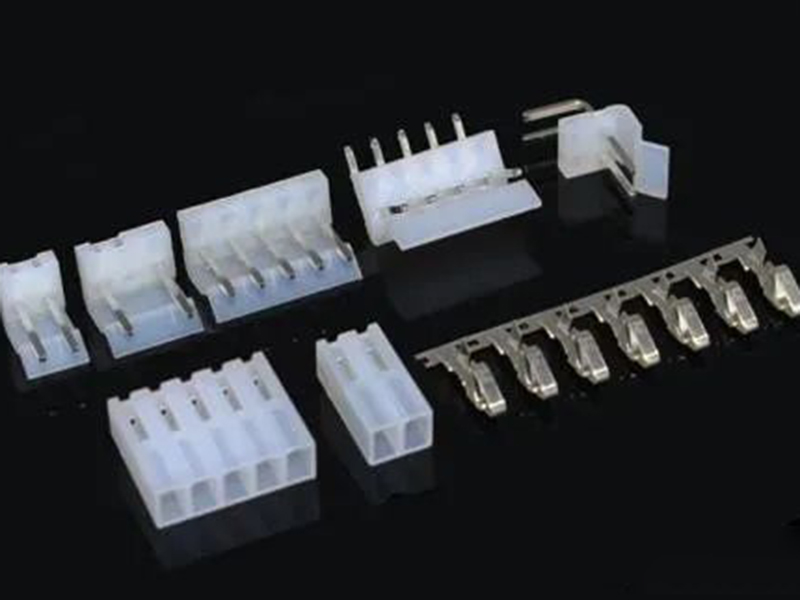

②端子屬于連接器的一部分。連接器是一個總稱，其實一般我們常見到的連接器，通常包括膠殼（housing）和端子（terminal）兩大部分。housing是塑料居多，起保護作用，terminal是金屬，起導通作用。
③在電工、電氣領域里：
連接器、插接件、接插件是同一個產品。通俗地理解，就是那種不用工具，公頭、母頭用手一插或一擰就可以快速連接的東東。
接線端子，通俗地理解，就是那種要用工具，如螺絲刀、冷壓鉗才能將兩個東東連在一起的東東，一般用于電力輸入、輸出。英文名Terminal (終端）。
如何從實際應用上區分
電連接器簡稱連接器，也叫做接插件，是電子元器件的一個細分領域，主要用于電路與電路之間的連接。在工業生產中，線路連接可以說是無處不在，因而連接器的使用范圍當然是十分廣泛，應用在各個行業。

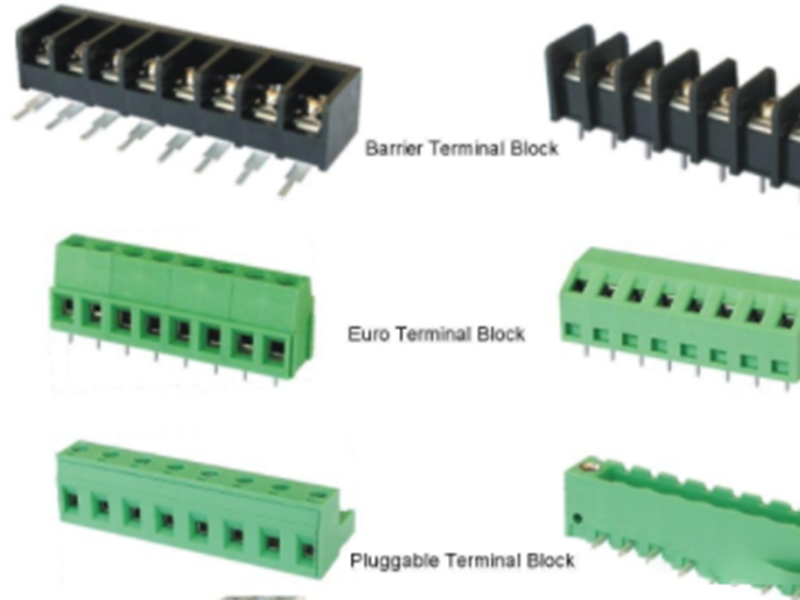

連接器具體分很多品類，如矩形連接器、圓形連接器、階梯型連接器等等，接線端子排是連接器的一種，一般屬于矩形連接器。端子排的使用范圍也比較單一，一般應用于電子電氣領域，用于PCB線路板、印制板和配電柜的內外連線。
接線端子的使用范圍越來越多，而且種類也越來越多。目前用得最廣泛的除了PCB板端子外，還有五金端子，螺帽端子，彈簧端子等，在電力行業有專門的端子排，端子箱，上面全是接線端子，單層的、雙層的，電流的，電壓的，普通的，可斷的等。
總的來說，“連接器”、“接線端子”、“接插件”三者是同屬于一個概念的不同應用表現形式，是根據不同的實際應用被命名的
本文章圖文來源于互聯網。
